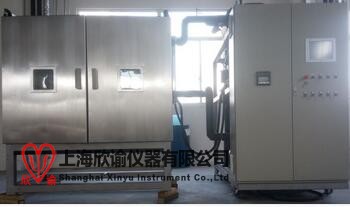

XY-FT-300L技術規格(ge)及配置
TECHNICAL SPECIFICATIONS
General Detail 總(zong)述 | |||
Sr. No. | Description 描述 | Specifications 規格 | |
1 | Mode 型(xing)號 | XY-FT-300L | |
4 | Control 控制方(fang)式 | Microprocessor 微(wei)機(ji)處理 | |
5 | Dimension of unit (approx.) (L × W × H) (mm) 外型尺寸（大(da)約）（長(chang)×寬×高） | 1400×2520（1620+900分(fen)體）×2100（不含油缸尺寸） (Final dimension based on design) （以Z終設(she)計(ji)尺寸為(wei)準） | |
6 | Weight (approx.) 重量（大約(yue)） | ~3,000kg | |
Chamber 凍(dong)融(rong)箱 | |||
1 | Chamber type 凍融箱外型 | Rectangle 方箱體 | |
2 | Maximum design pressure Z大設計壓力 | 常壓 Normal pressure | |
3 | Maximum design temperature Z大設(she)計溫(wen)度 | 常溫 Normal Temp. | |
4 | Material 材(cai)質(zhi) | ||
Internal 內部 | SUS 316L | ||
Insulation 保溫 | Polyurethane foam 聚(ju)氨(an)酯(zhi)發(fa)泡材料 | ||
External cover 外部 | SUS 304 | ||
5 | Open direction 開門方向(根(gen)據(ju)客戶要求） | Hinge Door 從(cong)左往右鉸鏈開門 | |
6 | Open angle 開門角度 | More than 90o 大于90度 | |
7 | Gasket 密封圈(quan) | O型密封圈(quan) | |
8 | 箱體內尺寸(cun) (L × W × H) (mm) | 3000*1200*2000 | |
Shelves 板層 | |||
1 | Temperature range 溫度范圍 | -55°C to +50°C | |
2 | Temperature sensors (shelves) 板層溫度探頭(tou) | 2 | |
Silicone oil inlet 導熱油進口 | |||
Silicone oil outlet 導(dao)熱油出口 | |||
3 | sensors 溫度(du)探頭 | 3 | |
4 | Number of shelves 板層數 | 5+ 1(upper radiant shelf) （溫度補償(chang)板） | |
5 | Dimension (L × W × T) (mm) 板層尺寸（以設計為準） | 915x1215x22 | |
7 | Spacing (mm) 板間距(ju) | 100 | |
8 | Hose of flexible connection 軟管連(lian)接 | Welding 焊接 | |
9 | Material 材質 | SUS 316L | |
10 | 板(ban)層升降 | 頂部油(you)缸升降(jiang) | |
Shelf Heating / Cooling 板層升溫/降溫 | |||
1 | Circulation pump 循(xun)環泵 | ||
Brand 品牌 | 德GWILO雙(shuang)體(ti)(ti)泵 | ||
Model 型號 | TOP-SD50/10 | ||
Type 形式 | Centrifugal pump 屏蔽(bi)式(shi) | ||
Number 數量 | 1 | ||
Motor power 電機(ji)功(gong)率(lv) | 0.585kW | ||
2 | Plate heat exchanger 板式熱(re)交(jiao)換器(qi) | ||
Brand 品牌 | Hexnovo | ||
Type 方式 | Sealed brazed stainless steel 不銹鋼封(feng)蜂窩式 | ||
Number 數(shu)量(liang) | 1 | ||
3 | Heater 電(dian)加熱(re) | PID control PID 控制(zhi)【電加熱系統】 | |
4 | Maximum heating power Z大加熱功率 | 9KW | |
5 | Thermal fluid 導熱介質 | Special heat conducting oil for freezing and thawing 專用(yong)導(dao)熱油(you) | |
7 | 控溫精度 | ±2℃ | |
Swaying System 晃動系統 | |||
1 | Swaying Plate 晃動(dong)平(ping)臺(tai) | TF定制 | |
2 | Swaying Motor 晃動電機 | TF定制 | |
Refrigerating System 制冷系統 | |||
1 | Compressor 壓縮機 | ||
Brand 品牌 | 德G比澤爾Bitzer | ||
Model 型號 | S6H-20.2Y | ||
Type 方式 | R507環(huan)保冷媒 | ||
Number 數(shu)量 | 1 | ||
Motor power 電機功率 | 15kW | ||
2 | Refrigerant 制冷劑 | HFC-free R507 | |
Main refrigerating units 主要制冷元件 | |||
1 | Thermostatic expansion valve 熱(re)力膨(peng)脹閥 | Danfoss | |
2 | Solenoid valve 電磁(ci)閥 | Danfoss | |
3 | Safety valve安全閥 | Castel | |
4 | Sight glass視液鏡(jing) | Danfoss | |
5 | Water cooling condenser水(shui)冷(leng)凝器 | JG | |
6 | Oil separator 油分離器 | Fasike | |
7 | Gas-liquid separator 汽(qi)液分離器 | Fasike | |
8 | Filter 過(guo)濾器(qi) | 濾殼Hongguo濾芯 ALCO | |
Control System 控制系統 | |||
1 | Software 軟件 | FT-2000 | |
Automatic 自動 | Included 有(you) | ||
Manual 手動 | Included 有(you) | ||
2 | PLC 可編(bian)程(cheng)控制器 | 西門子SIEMENS | |
3 | HMI 觸摸(mo)屏(ping) | 西門子SIEMENS | |
4 | Computer 電腦 | 聯想 | |
4 | Temperature probe 溫度探頭 | Pt100 | |
5 | Contactor 接觸器 | Schneider | |
6
| Relay 繼電器(qi) | Schneider | |
Safety System 安(an)全系統 | |||
1 | Temperature failure protection 溫度失敗保護(hu) | Included 有 | |
2 | Compressor protection 壓(ya)縮(suo)機保護 | Included 有(you) | |
3 | Other motors protection 其它電機保護 | Included 有 | |
4 | Interlock protection 連(lian)鎖(suo)保護 | Included 有 | |
5 | Cooling water failure protection 水壓失敗(bai)保護 | Included 有 | |
Utility Requirement (approx.) 公用(yong)工程消耗(大約) | |||
1 | Electricity - total electrical load 總裝機功(gong)率 | 25kW (380V, 50Hz, 3Phase, 5Wire) | |
2 | Cooling water for refrigerant cooling 用于制冷(leng)(leng)系統的冷(leng)(leng)卻水 | 10m3/hr (1.5≤P≤2bar, T≤25°C) | |
驗證(zheng)文件系統（電子光盤1份）詳細驗證文件(jian)系統 | ||
序號 | 名稱 | 數量(liang) |
1 | 安(an)裝確認（IQ） | 1套 |
2 | 操作確認（OQ） | 1套 |
3 | 性能確認 （ＰQ）協助(zhu)甲方完成 | 1套 |
4 | 工(gong)廠驗(yan)收測(ce)試（FAT） | 1套 |
5 | 客戶現場驗(yan)收測(ce)試（SAT） | 1套 |
6 | 操(cao)作(zuo)手(shou)冊 (OM) | 1套 |
7 | 維護手冊 (MM) | 1套 |
8 | 安裝(zhuang)手(shou)冊 (IM) | 1套(tao) |
9 | 平面布(bu)置圖 | 1套 |
10 | 工藝流程圖(tu) | 1套 |
11 | 電氣線路圖 | 1套 |
凍融系統技術特點(dian)：
1. 可靠穩(wen)定性：可保證設(she)備長時間(jian)（不少于24hr）持續穩定運行；
2. 安全性：
對人員而(er)言：設備具(ju)有(you)良好的人機交互(hu)環境，具(ju)備完善的安(an)全措施（如安(an)全聯鎖、安(an)全警(jing)示等(deng)）；
對(dui)工藝而(er)言：凍(dong)融距(ju)離的(de)合理控(kong)制、產品(pin)配方(fang)的(de)修(xiu)改保存；
3. 合規性：
符合GMP相關(guan)要求；
具有審計追蹤功能、即軟件合(he)規性(xing)；
設(she)備(bei)滿足潔凈(jing)廠房使(shi)用要求；
文(wen)件體(ti)系的合規(gui)性；
4. 工藝符合：
可針(zhen)對不同產品開展響應的工藝研(yan)究；
對(dui)生產(chan)(chan)過程中(zhong)不(bu)同因(yin)素(su)對(dui)產(chan)(chan)品質量影響的對(dui)比研(yan)究；
基于不(bu)同產品，開發及(ji)摸索(suo)可控凍(dong)(dong)融系統中(zhong)的凍(dong)(dong)融速率區(qu)間(jian)；
