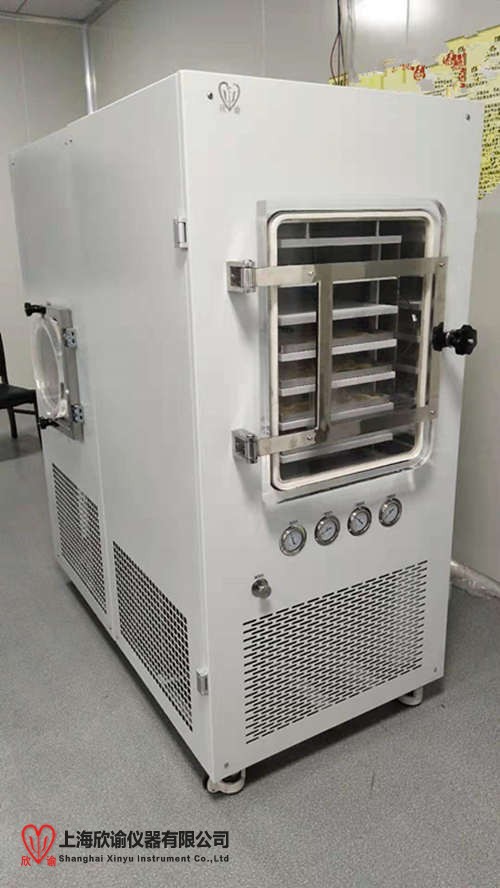

上海欣(xin)諭XY-FD-S20PLC控溫(wen)中試型冷(leng)凍(dong)(dong)干(gan)(gan)燥(zao)機(ji)、凍(dong)(dong)干(gan)(gan)機(ji)、真(zhen)空冷(leng)凍(dong)(dong)干(gan)(gan)燥(zao)機(ji)，是一款由欣諭公司新型(xing)研發的凍(dong)(dong)干(gan)(gan)設備，主(zhu)要(yao)用(yong)于科研，院校，生(sheng)物(wu)(wu)制(zhi)藥(yao)、家用(yong)集合一體(ti)的多(duo)功(gong)能凍(dong)(dong)干(gan)(gan)機(ji)、可冷(leng)凍(dong)(dong)干(gan)(gan)燥(zao)生(sheng)物(wu)(wu)制(zhi)劑、高(gao)分(fen)子材料、多(duo)肽(tai)、石墨烯、干(gan)(gan)細(xi)胞、果蔬、海(hai)產品(pin)、冬蟲夏草(cao)等中草(cao)藥(yao)、動植物(wu)(wu)一切您(nin)想(xiang)干(gan)(gan)燥(zao)的產品(pin)，對(dui)于熱(re)敏物質如抗菌素、疫苗、血液制(zhi)品、酶激素和其它生物制(zhi)品，冷凍干燥(zao)技術更能顯示其優越性,另(ling)外欣諭公司可(ke)定制(zhi)超低(di)溫(wen)-120度以下冷凍干燥機(ji)幫助客戶解(jie)決含有(you)防凍液(ye)、乙(yi)二醇一類特殊物料。經冷凍(dong)干(gan)燥處(chu)理的(de)物品易于長期保存(cun)，加水(shui)后(hou)能恢復到凍(dong)干(gan)前的(de)狀(zhuang)態并保持原由的(de)生化特性。該系列機型具備擱板加熱和可(ke)編程(cheng)功能，可(ke)查看凍(dong)干曲線，方(fang)便用(yong)戶(hu)觀察物料的凍(dong)干過程。
一．主要特點：
l原位預凍干燥；
l硅油(you)加熱(re)，控溫精度高，擱板溫差≤1℃,干(gan)燥效果均(jun)勻；
l擱板溫度(du)可(ke)調(diao)、可(ke)控生產(chan)工(gong)藝(yi)；
l可(ke)根據內(nei)存儲存程序，每個程序可(ke)設控溫(wen)段位(wei)，每(mei)一段(duan)位(wei)可(ke)設置持(chi)續時間，冷(leng)凍(dong)干燥機在運行過程中(zhong)可修改程序參數，并記錄Z后的(de)干燥曲線；
l由于(yu)干燥室與冷阱為分體結構，捕水能(neng)力強(qiang)，干燥時(shi)間短；
l觸摸屏操作，PIC控(kong)制(zhi)，可設置開機密(mi)碼(ma)，顯(xian)示干燥(zao)曲線；
l方形托盤不易變形，易于(yu)操作，便于(yu)清(qing)洗；
l配置充氣閥，可(ke)充干燥惰(duo)性氣體(ti)；
l干燥室采(cai)用高透(tou)光無色透(tou)明(ming)有機玻璃門，在(zai)操作(zuo)過程中能清晰觀察物料的變化過程；如需避光，可貼膜(mo)。
l可選配手機APP監(jian)控系統以及上位機軟件實現遠程控制(zhi)。
一、主(zhu)要(yao)技術參(can)數
□ 主要配(pei)置(zhi) Main configuration | 備(bei)注 | ||
板層有(you)效(xiao)面積：
| 2.3 m2 | ||
□ 設備規格(ge) Specification | |||
有(you)效(xiao)板層尺寸：
| 500mm × 900mm | ||
板(ban)層數目：
| 5＋1（輻射層）
| ||
物(wu)料盤數量 Material number plate | 10個(ge) | ||
板層(ceng)間(jian)距： Shelf spacing | 70 mm | ||
板層溫(wen)度范圍： Shelf temperature range | -50℃～+70℃ （空載 no-load） | ||
冷阱Z低溫度： Min. condenser temp. | ≤ -70℃ （空載 no-load） | 空載 | |
系統J限(xian)真空度： System final vacuum degree | ≤ 5Pa | 空載 | |
□ 基礎設施 Basic configuration | |||
裝機功率(lv)： installation Power | 15KW
| 實際(ji)運行小(xiao)于15KW | |
□ 機組外形及其(qi)他部分 Shape and other parts | |||
外形尺寸（mm）：
| （約）長1200×寬2100×高1700 About 1200x2100x1700mm, L*W*H | ||
整機重量（Kg）：
| （約）1200
| ||
噪聲(sheng)： Noise | ≤ 70dB | ||
機(ji)組(zu)電氣(qi)系統(tong)：
| 接地保護(hu)
| ||
□ 凍干(gan)箱組件 drying chamber components | |||
箱體形狀：
| 長方形
| ||
內表面粗糙度(du)：
| Ra ≤ 0.6μm | ||
箱門開啟方向：
| 順/逆時針開啟（俯視 用戶確定）
| ||
箱體(ti)材料： | AISI 304 不銹鋼
| ||
◆ | 箱門材料：
| ACRYLIC | |
保溫材料：
| 聚(ju)氨脂(zhi)發泡(pao) | ||
□ 板(ban)層(ceng)組件 Shelf components | |||
◆ | 板層面板材料：
| AISI 304不(bu)銹(xiu)鋼 上下面板鋼板厚度(du)5 mm
| |
◆ | 板層結構(gou)：
| AISI 304不銹鋼
| |
表面粗糙度：
| Ra ≤ 0.6 μm | ||
板層平整度：
| ≤ ±0.5mm / m | ||
有效板(ban)層尺(chi)寸：
| 500mm×900 mm | ||
板層(ceng)數目(mu)：
| 5＋1 | ||
板(ban)層有效面積：
| 2.3m2 | ||
◆ | 板層間距：
| 70 mm | |
板層降溫速率：
| +20℃降(jiang)到(dao)-40℃/ 60分(fen)鐘內 (空(kong)載，硅油入口)
| ||
板層升溫(wen)速率： | -40℃升(sheng)到+20℃/ 60分鐘(zhong)內(nei) (空載(zai)，硅油入口)
| ||
◆ | 板(ban)層Z低溫度：
| ≤ -55℃ (空載，硅油(you)入口)
| 空載 |
板層Z高溫(wen)度：
| ≥ +70℃ (空載(zai)，硅油入口)
| ||
板層溫差： Shelf temperature error | ≤ ±1℃（穩(wen)定(ding)后） ≤ ±1℃ ( in balance ) | ||
□ 冷阱(jing)組(zu)件 Condenser components | |||
冷阱(jing)形狀：
| 圓筒形 結構緊湊、捕冰能力強、便于化霜(shuang)、清洗 | ||
◆ | 冷阱材料：
| AISI 304 不銹鋼(gang)
| |
冷阱凝冰量：
| ≥ 30Kg | ||
冷阱降(jiang)溫：
| +20℃降到-40℃/ 30分鐘(zhong)內
| ||
◆ | 冷阱Z低溫度：
| ≤ -75℃ | 空載 |
除霜(shuang)方式：
| 電(dian)化(hua)霜 | ||
◆ | 保溫材料：
| 聚氨脂(zhi)發泡 | |
□ 冷凍(dong)系(xi)統 Refrigeration system | |||
冷凍機：
| 法G原裝泰康全(quan)封閉壓縮(suo)機
| ||
◆ | 制冷劑：
| 環保(bao)制冷(leng)劑 | |
冷凍機數量：
| 2臺
| ||
板(ban)層制冷：
| 1臺(tai)（同時(shi)對板層制(zhi)冷，間接式制(zhi)冷）
| ||
冷(leng)(leng)阱制冷(leng)(leng)： n | 1臺(tai)（同時對冷(leng)阱制(zhi)冷(leng)，直接式(shi)制(zhi)冷(leng)）
| ||
采用G際知(zhi)名(ming)品牌的(de)產品，精度高、穩(wen)定、安(an)全、可靠。
| |||
高壓壓力保(bao)護系統：
| 當系統排氣壓力超過允許壓力時，自動切斷冷凍機運行，防止意外事故(gu)發生(sheng)。
| ||
膨(peng)脹閥
| DANFOSS（丹麥Denmark) | ||
電磁閥(fa)
| DANFOSS（丹麥Denmark） | ||
油分離器
| ZOER（合(he)資） | ||
高(gao)壓(ya)控制器 r | DANFOSS（丹麥Denmark） | ||
除酸過濾器
| DANFOSS（丹(dan)麥Denmark） | ||
壓(ya)力表(biao)
| LR/REFCO（德G/瑞士）油浸式壓力表
| ||
風冷冷凝器(qi)
| 欣(xin)諭定(ding)制 | ||
□ 真空(kong)系統 Vacuum system | |||
◆ | 雙級旋(xuan)片泵: Double stage rotary vane pump | 欣(xin)諭凍干(gan)定制T型泵(beng)（baosi上市公司品牌） | |
數量(liang)：
| 1臺
| ||
◆ | 真空儀表：
| 睿(rui)寶(bao)
| |
凍干箱抽空(kong)速率：
| 大氣壓→10 Pa ≤ 30分(fen)鐘(zhong)（干燥條(tiao)件(jian)下）
| ||
XY凍干系統Z高(gao)真空：
| ≤ 5Pa | ||
XY凍干系統漏率標準：
| ≤ 10 Pa·l / sec | ||
□ 流體循環(huan)系統 Liquid circulation system | |||
◆ | 流體(ti)(ti)：
| 低(di)粘(zhan)度(du)硅油 ( 25℃, 5cst ) G產優質產品(pin)
| |
流體管路(lu)材料：
| AISI 304 不銹(xiu)鋼，焊(han)接，有保溫
| ||
◆ | 循環(huan)泵：
| 丹麥GRUNDFOS原(yuan)裝進口(kou)濕轉子屏蔽(bi)泵(beng) 丹麥(mai)GRUNDFOS循環泵(beng)為(wei)世界第(di)一品牌(pai)
| |
循(xun)環泵數量：
| 1臺
| ||
加熱(re)功率：
| 4kW | ||
加熱控制方式：
| 固態繼電器
| ||
◆ | 不銹鋼板式換(huan)熱器：
| 欣諭(yu)定制 | |
測溫探頭：
| PT-100鉑(bo)電(dian)阻
| ||
□ 控制系統 Control system | |||
◆ | 控(kong)制方(fang)式：
| 自(zi)動＋手動控(kong)制
| |
◆ | 控制系統：
| 上海(hai)欣諭XY-FD-PILOT | |
控制柜 | 欣諭定制 | ||
觸摸屏
| 昆(kun)侖通態 MCGS | ||
中間繼電器(qi)：
| 正泰
| ||
交流接(jie)觸器(qi)：
| 正泰
| ||
空氣(qi)斷路器： Air circuit-breaker | 正泰(tai)
| ||
接(jie)線端(duan)子：
| 知名品牌(pai)
| ||
□ 安全保護 Safety protection | |||
整(zheng)機(ji)啟動保護：
| 設備的全(quan)部安全(quan)條件具備時，整機(ji)才能啟動運行(xing)。
| ||
操作保護(hu)：
| 整(zheng)機電氣系統具有邏輯連(lian)鎖、控制、保(bao)護功能。
| ||
真空壓力：
| 有報警
| ||
加熱(re)系統： Heating system | 有報警
| ||
停電(dian)、供電(dian)：
| 均有安(an)全(quan)保護(hu)措施(shi)
| ||
升華過程中的產品保護(hu)：
| 真空度差時切斷(duan)加熱
| ||
真空(kong)泵(beng)啟動的冷阱保護：
| 連鎖(suo)
| ||
□ 整機裝備(bei) Whole machine design | |||
電源(yuan)：
| 3相5線，380伏
| ||
裝機功率：
| 15KW (此為裝機(ji)功率，并不是(shi)運(yun)行功率)
| ||
整機結構:
| 一(yi)體(ti)(ti)式 （便于運輸、就位）
| ||
整機尺寸 (mm)：
| （約(yue)）長(chang)1200×寬2100×高1700
| ||
整機重量（Kg）：
| （約）1200
| ||
設備(bei)質(zhi)保期：
| 整機質(zhi)保一年(nian)
| ||
