XY-FD-18S冷凍干燥機
使用(yong)說明書
(預(yu)凍(dong)、凍(dong)干曲線)
上海欣(xin)諭儀(yi)器(qi)有限公司
(操作儀器前請仔細閱讀本說明書)
目(mu) 錄
真(zhen)空冷(leng)凍(dong)干燥技術,又稱(cheng)升華干燥,是(shi)將含水(shui)(shui)樣品(pin)預先凍(dong)結,然后使其水(shui)(shui)分(fen)在(zai)真(zhen)空狀(zhuang)(zhuang)態下升華的(de)(de)(de)方法。經冷(leng)凍(dong)干燥的(de)(de)(de)物品(pin),原(yuan)有的(de)(de)(de)生(sheng)物、化(hua)學及物理特(te)性基本不變,易于長期保存,加(jia)水(shui)(shui)后可恢復到(dao)凍(dong)干前的(de)(de)(de)狀(zhuang)(zhuang)態,并能保持其原(yuan)有的(de)(de)(de)生(sheng)化(hua)特(te)性。因(yin)此,冷(leng)凍(dong)干燥技術在(zai)醫藥(yao)、食品(pin)、化(hua)工、生(sheng)物制品(pin)等領域得到(dao)廣泛(fan)應用。
XY-FD-18冷凍干燥機,有五種配置(zhi):
● 普通干燥配置——樣品在樣品盤中預凍后(hou)干燥;
● 壓蓋配置——裝有樣品的西林瓶預凍后(hou)干(gan)燥,干(gan)燥結束后(hou)在真空狀(zhuang)態下(xia)手動將瓶蓋蓋緊,等(deng)同(tong)于真空包裝;

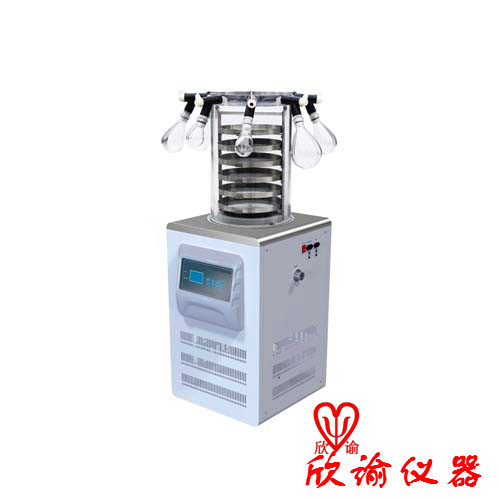

● 多(duo)歧管干(gan)(gan)燥配置(zhi)——樣(yang)品在專(zhuan)用瓶中預凍后通過(guo)(guo)橡膠閥與凍干(gan)(gan)罩(zhao)相連(lian)。凍干(gan)(gan)過(guo)(guo)程中通過(guo)(guo)開關(guan)閥可隨時更換(huan)凍干(gan)(gan)瓶,可同(tong)時凍干(gan)(gan)不同(tong)種類樣(yang)品,可同(tong)時掛8個不同(tong)容量的專(zhuan)用瓶,干(gan)(gan)燥效率高(gao);
● 多歧管(guan)壓(ya)蓋(gai)干(gan)(gan)燥(zao)配置——凍干(gan)(gan)罩可凍干(gan)(gan)西林瓶(ping)內(nei)樣(yang)品并壓(ya)蓋(gai),凍干(gan)(gan)罩又可掛(gua)瓶(ping)干(gan)(gan)燥(zao),提高(gao)了凍干(gan)(gan)效率。
● 預(yu)凍(dong)功(gong)能——將裝有樣(yang)品的(de)不銹(xiu)剛托盤放在(zai)預(yu)凍(dong)架(jia)上,將預(yu)凍(dong)架(jia)放進(jin)冷阱,蓋(gai)上保溫(wen)蓋(gai)進(jin)行預(yu)凍(dong),預(yu)凍(dong)完畢后(hou)進(jin)行干燥(zao),預(yu)凍(dong)功(gong)能為用戶節省了(le)低(di)溫(wen)冰箱(xiang)的(de)費用。
1、 主要(yao)特點:
(1) 本機采用法G泰(tai)康壓縮機制冷(leng),制冷(leng)迅速,冷(leng)阱(jing)溫度低。
(2) 液(ye)晶屏(ping)控制系統,操作簡單方便,且功(gong)能強大。
(3) 控制(zhi)系統(tong)自動保存凍(dong)干(gan)數據,并能以曲線的形式查看,整個凍(dong)干(gan)過程清晰明了。
(4) 干燥(zao)室采用無色(se)透明有(you)機玻璃(li)罩(zhao),樣品清楚直觀,可觀察凍干的全過程。
(5) 真空泵與主(zhu)機(ji)連(lian)接采用(yong)G際(ji)標準KF快速接頭,簡潔可靠。
(6) 本(ben)機性能穩定,操作(zuo)簡便,噪(zao)音低。
2、 技術指標
(1) 冷阱盤管溫度:-55℃(空載)。
(2) J限真空度:10Pa以下(xia)(空(kong)載)。
(3) 干燥(zao)容量:
普通功能:樣品盤(pan)4只,盤徑為φ240毫米,可容納(na)樣品(pin)1800ml(料(liao)厚(hou)10毫米(mi)),或放置西林瓶300只。
壓蓋功能:樣品(pin)盤直徑(jing)φ200毫米,共三層,可放(fang)置西林(lin)瓶210只。
1、 正常工作條件環(huan)境溫度:10℃~30℃
相對(dui)濕度: ≤70%
電源電壓:單相220V±10% 50Hz
工作環境(jing)應沒有導電塵埃(ai),爆炸性、腐蝕性氣體(ti)及強電磁場干擾。
2、 運輸(shu)貯存條件:環境(jing)溫(wen)度:-40℃~50℃
相對濕度: ≤93%
貯(zhu)存(cun)環境應通風(feng)良好,無腐(fu)蝕性氣體。
3、 安全分類 I類B型。
1、 真(zhen)空(kong)(kong)泵之(zhi)間由抽真(zhen)空(kong)(kong)耐壓管連(lian)接,兩(liang)端采用標準(zhun)快速(su)卡(ka)(ka)箍(gu)(gu),卡(ka)(ka)箍(gu)(gu)里裝(zhuang)有(you)一橡膠密封圈,連(lian)接前在(zai)密封圈上涂適量(liang)真(zhen)空(kong)(kong)脂,再將(jiang)兩(liang)端卡(ka)(ka)箍(gu)(gu)卡(ka)(ka)緊。
2、 主機后(hou)板(ban)上方安裝有“總電源”插座,將電源線一端插入,另一端與有電電源相連。在“總電源”一側裝有真空泵電源插座,將真空泵電源線插上即可。
3、 請用戶(hu)詳細(xi)閱讀真空(kong)泵“使用說明書”,檢查真空泵,確認已加注真空泵油,切勿無油運轉,油面不得低于油鏡中線。
4、 冷阱上方“○”型密封圈應保持清潔,使用前可均勻涂一層真空脂。
5、 將樣(yang)品(pin)裝入(ru)樣(yang)品(pin)盤(pan)(pan)中(zhong),再將樣(yang)品(pin)盤(pan)(pan)放入(ru)預凍架上(shang),放置并(bing)固定好(hao)樣(yang)品(pin)溫(wen)度(du)傳感器,對(dui)接好(hao)接頭(tou),將預凍架放入(ru)冷阱中(zhong),蓋上(shang)保(bao)(bao)溫(wen)蓋,預凍到樣(yang)品(pin)完(wan)全凍結并(bing)保(bao)(bao)持(chi)一(yi)段時(shi)間(jian)。
6、 如選用(yong)壓(ya)蓋(gai)(gai)配置,將(jiang)樣(yang)(yang)品(pin)注入(ru)西(xi)林(lin)(lin)瓶(ping)(ping)中(zhong),再將(jiang)裝有樣(yang)(yang)品(pin)的(de)西(xi)林(lin)(lin)瓶(ping)(ping)放進壓(ya)蓋(gai)(gai)樣(yang)(yang)品(pin)盤(pan)中(zhong),放置并固定好樣(yang)(yang)品(pin)溫度傳(chuan)感(gan)器,將(jiang)裝有西(xi)林(lin)(lin)瓶(ping)(ping)的(de)樣(yang)(yang)品(pin)盤(pan)放入(ru)預(yu)凍(dong)架(jia)上,放進冷阱,蓋(gai)(gai)上保溫蓋(gai)(gai),預(yu)凍(dong)到樣(yang)(yang)品(pin)完全凍(dong)結并保持(chi)一段(duan)時間(jian)。
7、 如選(xuan)用(yong)多歧管配置,將樣(yang)品注入(ru)選(xuan)用(yong)的干燥瓶(ping)中,再將干燥瓶(ping)放進-40℃以下的低溫冰箱中,預凍到樣品完全凍結并保持一段時間,如有可能,Z好能將干燥瓶邊旋轉邊預凍,以便使樣品均勻凍結在瓶壁上,有利于加速干燥。
8、 打開側(ce)面(mian)(mian)板(ban)上(shang)的總電源開關,控制系統(tong)顯示歡迎界(jie)面(mian)(mian),按(an)“確認”鍵控制系統自動轉入下一屏。
9、 在操作屏按“壓縮機”鍵,打開制冷系統,冷阱溫度開始快速下降,預凍開始。
(1) 將預凍好的(de)樣品盤從冷阱中取出,迅速裝進干燥架,將干燥架放(fang)到冷阱上方,罩(zhao)上有(you)機玻璃罩(zhao),罩(zhao)下端要與“○”型密封圈完全接觸。
(2) 擰緊(jin)真空閥門,按“真空計”鍵,顯(xian)示真空(kong)度(du)110K,按“真空泵”鍵,真空泵運轉工作,顯示真空度快速下降,至15Pa以下為正常。
(3) 經過(guo)長時間(jian)運轉,查看樣品溫度曲線、視感樣品已完全干燥,方(fang)可打(da)開真空閥充氣后,按“真空泵”鍵,真空泵停止運轉,按“真空計”鍵,真空度顯示消失。
(4) 取下有(you)機(ji)玻璃罩,從干(gan)(gan)燥架上(shang)取出(chu)樣(yang)品盤(pan),盤(pan)中樣(yang)品可(ke)以包裝,至此,普通配置(zhi)干(gan)(gan)燥進行(xing)完畢。
2、 壓蓋(gai)干燥配置:
(1) 將(jiang)(jiang)預凍(dong)好的(de)西林瓶(在托盤中),放(fang)進壓蓋干燥架(jia)中,再將(jiang)(jiang)該架(jia)放(fang)在冷阱上方,罩上壓蓋有機(ji)玻璃罩,罩下(xia)端(duan)要與“○”型密封圈完全接觸。
(2) 擰緊真空閥門(men),按“真空計”鍵,顯示真空度110K,按“真空泵”鍵,真空泵運轉工作,顯示真空度快速下降,至15Pa以下為正常。
(3) 樣品完全(quan)干(gan)燥后,轉動(dong)有(you)機(ji)玻(bo)璃罩(zhao)上方(fang)手柄,使罩(zhao)中(zhong)壓(ya)蓋(gai)架絲(si)杠轉動(dong),從而使原板(ban)下移,將瓶(ping)蓋(gai)壓(ya)進瓶(ping)中(zhong),實現在真空中(zhong)塞(sai)蓋(gai)。
(4) 充氣、關泵(beng),取下有機(ji)玻璃罩,取出樣(yang)品瓶(ping)保存。
3、 多歧管配(pei)置(zhi):
(1) 首(shou)先將(jiang)冷干架或(huo)壓(ya)蓋冷干架裝(zhuang)置在冷阱(jing)上(shang)方,將(jiang)要冷干的(de)樣品放進架中(zhong),罩(zhao)上(shang)多歧管有機玻璃罩(zhao)或(huo)壓(ya)蓋多歧管有機玻璃罩(zhao)。
(2) 從低溫冰箱中(zhong)取出凍(dong)干瓶(ping),罩(zhao)上裝有標準(zhun)管(guan)塞(sai),將管(guan)塞(sai)插進瓶(ping)心中(zhong),瓶(ping)裝上后轉動閥翼垂直朝(chao)下(xia),瓶(ping)內(nei)與罩(zhao)內(nei)接通。
(3) 擰緊真(zhen)空閥門,按“真空計”鍵,顯示真空(kong)度(du)110K,按“真空泵”鍵,真空泵運轉工作,顯示真空度快速下降,至15Pa以下為正常。
在凍(dong)干過程中,若(ruo)需更換干燥(zao)瓶(ping)(ping)(ping)或將先干燥(zao)好(hao)的干燥(zao)瓶(ping)(ping)(ping)取(qu)下,則轉(zhuan)動(dong)閥(fa)翼,使(shi)之垂(chui)直朝上,干燥(zao)瓶(ping)(ping)(ping)內與大氣(qi)接通,瓶(ping)(ping)(ping)內充氣(qi),同時與罩內隔絕,可取(qu)下該干燥(zao)瓶(ping)(ping)(ping)。
(4) 如干(gan)燥瓶內樣品(pin)(pin)、罩(zhao)內托盤樣品(pin)(pin)已全部(bu)干(gan)燥好(hao),則先取下干(gan)燥瓶,然后(hou)罩(zhao)內充氣,取下多歧管有機玻璃罩(zhao),取出樣品(pin)(pin)進(jin)行(xing)包(bao)裝保存(cun),請勿(wu)帶瓶取罩(zhao)。
六、 關(guan)機(ji)操作
1、 關(guan)閉(bi)“總電源”開關,整機控制系統掉電。
2、 撥下(xia)電源插(cha)頭,真空(kong)泵電源線插(cha)頭。
3、 擦拭冷阱,樣品(pin)架,有機玻璃(li)罩。
4、 真空泵不工作時(shi)請蓋上排氣(qi)孔,以防灰塵進入。
本(ben)機(ji)的控(kong)制系(xi)統(tong)(tong)采用液晶屏(ping)顯示為人機(ji)接口,設備(bei)操作簡單方便,運行狀態顯示清(qing)楚(chu)。系(xi)統(tong)(tong)能夠(gou)曲線(xian)顯示樣品溫度、冷阱溫度、真空度等凍干曲線(xian)。系(xi)統(tong)(tong)采用了多種穩定性措施(shi),控(kong)制系(xi)統(tong)(tong)運行穩定可靠。控(kong)制系(xi)統(tong)(tong)主(zhu)要有如下(xia)幾個(ge)顯示屏(ping)內容。
1、 打開“總電源”開關,系統顯示“歡(huan)迎使用冷凍干燥機(ji)”,如錯誤!未找到引用源。,按“確認”鍵,自動進入“數字顯示”窗,
圖(tu) 1“數字(zi)顯示”窗
2、 按“確認”鍵,在“數字顯示”窗、“樣品曲線”窗、“冷阱曲線”窗、“真空曲線”窗和“組合曲線”窗間循環顯示。“組合曲線”窗為各個曲線同時顯示。
圖(tu) 2 “樣品曲線”窗
圖 3“冷阱曲(qu)線”窗
圖 4“真空曲線”窗
圖(tu) 5“組合曲線”窗
3、 開(kai)機后,如果沒有按“壓縮機”鍵打開壓縮機,曲線窗顯示的是上次打開壓縮機后系統自動記錄的曲線,如果打開壓縮機,曲線窗顯示本次打開壓縮機后系統自動記錄的曲線。在曲線顯示窗,每頁只顯示3小時曲線,按“上頁”或“下頁”鍵,查看前3小時或后3小時的曲線。
4、 “壓(ya)縮機”鍵(jian)為開或關制(zhi)冷系統,“真空泵”鍵(jian)為開或關真空泵,“真空計”鍵(jian)為開或關真空檢測(ce)。
八、 注意事(shi)項
1、 真空(kong)泵置于(yu)地(di)面上(shang),與主(zhu)機保持一定高度差。當突(tu)發(fa)(fa)停電時,可有利于(yu)阻止(zhi)返油。若發(fa)(fa)生停電事(shi)故,應立即擰開充(chong)氣閥(fa),主(zhu)機充(chong)氣,盡快取出樣品,妥善存放。
2、 工作環(huan)境溫(wen)度≤32℃,濕度≤80%。
3、 關(guan)機時應先充氣,后關(guan)真空泵,防止真空泵返油污染樣(yang)品。
4、 有機玻璃罩與主機相(xiang)接靠“○”型圈密封。
5、 使用帶接地電源插座。應保持密(mi)封圈的清潔,不可(ke)用有機溶劑擦(ca)洗,有機玻璃罩與“○”型圈接觸端注意保護防止碰、劃、損傷。
6、 依照(zhao)說明書連續工作200小時后要定期更換真空泵油,注意保養和維護。
7、 請勿(wu)頻繁開關電源和(he)制(zhi)冷(leng)機(ji)(ji),如因操作導致制(zhi)冷(leng)機(ji)(ji)停機(ji)(ji),至少等待三分鐘后,再重新啟動(dong)制(zhi)冷(leng)機(ji)(ji)。
1、 真空度達不到15Pa以下
(1) 檢(jian)查(cha)真空(kong)泵與主機之間連接,卡箍是否正(zheng)確卡緊。
(2) 檢查有(you)機玻璃罩下端平面是否清潔,有(you)無傷損。
(3) 檢查“○”型密封圈是否清潔,放置是否正確。
(4) 檢查真空(kong)泵(beng)工作是否正常(chang),觀(guan)察泵(beng)油(you)是否清潔(jie)。
(5) 檢查真空閥是否擰緊(jin)。
2、 真空泵漏(lou)油(you)
(1) 檢查機(ji)身部位,更換所需配件。
3、 冷阱溫度偏高
(1) 環(huan)境溫度過高,散熱不良,請將(jiang)機器置(zhi)于環(huan)境溫度合適(shi),通風良好(hao)處。
(2) 如(ru)若制冷系(xi)統故障,請與公司(si)技術工程師聯系(xi)。
1、 本機(ji)自銷(xiao)售之日起免費保修一年。
2、 本(ben)機我(wo)公司負(fu)責終(zhong)身維(wei)護。
本機所附件,請(qing)妥善保管,在點驗無誤(wu)后(hou),將(jiang)產品(pin)保修卡備案(an)表寄(ji)回我公(gong)司(si)銷售部,以便進(jin)入(ru)公(gong)司(si)技術服務檔案(an),為(wei)您在使用過程中提供服務。
