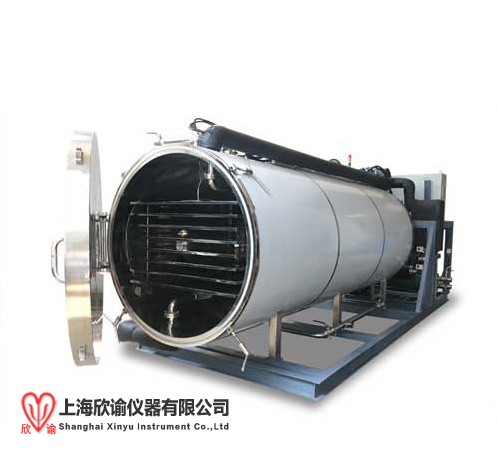

產 品 結 構

技(ji) 術(shu) 參 數

備   注

設計標(biao)準：

※  公用配套

總電源(yuan)

380V,50Hz,三相五線制

裝機(ji)總(zong)功率

171kw

真空系統功率(lv)

14kw

制(zhi)冷系統功率

92kw

加熱系統功(gong)率

64.5kw

壓縮空(kong)氣需求(qiu)

≥40L/min（P=0.5~0.8Mpa）

冷卻(que)水(shui)需求(qiu)量

≥80m³/h（T≤30℃、P=0.2-0.3Mpa）

化霜水需求量

2000kg/批次（T≥60℃、P=0.2-0.3Mpa）

整(zheng)機體積(ji)（長×寬×高）

7900mm×2200mm×3000mm

Z終尺(chi)寸按(an)設(she)計(ji)為準

結構型式(shi)

整體式（干燥箱+冷阱+機(ji)組+控制柜）

整(zheng)機重(zhong)量

≈14噸

※  干燥箱體(ti)

性(xing)能參數

設計制造標準

真(zhen)空容器設計標準(zhun)

箱(xiang)體(ti)設計壓力(li)

-0.1Mpa

主要部件(jian)

箱體材料(liao)

SUS304

箱體形狀

臥式圓桶型

門鎖方式

手柄(bing)旋轉鎖緊式(shi)

4只不銹(xiu)鋼手柄

開門(men)方向(xiang)

朝右開門（門鉸鏈在門左側(ce)）

開(kai)啟角度(du)

>110°

箱門(men)材料(liao)

SUS304

箱體(ti)外部裝飾(shi)

SUS304

箱體(ti)光潔度

Ra≤0.8μm

箱(xiang)體保溫材料

橡塑保溫板

箱門觀察窗(chuang)

Φ200mm

1個

箱(xiang)體觀察窗

Φ200mm 帶LED燈

1個

箱體排水閥

德GFV/DN40/不銹鋼球閥

1 個

箱門密封

硅橡膠(jiao)

1個(ge)

技術特點(dian)

1

不銹鋼板材(cai)均選用優秀品牌(pai)，經(jing)精密(mi)拋光，保(bao)證(zheng)箱體表面粗糙(cao)度，從而保(bao)證(zheng)無菌要求

2

箱(xiang)體、板層、軟管均經過多道工序檢(jian)驗(yan)，確(que)保不漏

※  板    層(ceng)

性能(neng)參數(shu)

擱板有效總面積

50.4M²

Z大(da)裝(zhuang)載量

≥750升/批(pi)次(ci)

板層工作溫度范圍

-45℃→+80℃

主要部件

板層材料

SUS304/δ15mm不銹(xiu)鋼矩形管拼接

表(biao)面粗(cu)糙度

Ra≤0.8μm

板層(ceng)層(ceng)數

15+1(補(bu)償板)

板(ban)層(ceng)間(jian)距

60mm

板層尺(chi)寸

1200mm×2800mm

板層護欄

SUS304

制(zhi)品測溫探頭(tou)

熱電偶

4支(zhi)

技術(shu)特點(dian)

1

板層具(ju)有很高強度，能夠(gou)耐(nai)受長期使(shi)用；

2

板層通過專用機(ji)械加工，可保證高要求(qiu)平(ping)整度(du)；

※  冷 凝 器

性能參數

設計標準

真(zhen)空容器制(zhi)造標準

冷(leng)凝器(qi)設計壓力

-0.1Mpa

冷凝器工作溫度(du)范圍

-55℃→+80℃

冷凝器Z大捕水量

≥750升/批次(ci)

主要部(bu)件

冷(leng)凝器形狀

臥式圓(yuan)(yuan)桶型(xing)

冷凝器材(cai)料

SUS304

盤管材(cai)料

SUS304

盤管形式

蛇型盤管(guan)

內表面粗糙度

Ra≤0.8μm

化霜方式

霧狀(zhuang)噴(pen)淋+浸泡化(hua)霜

化霜閥(fa)

德GFV/DN40/不銹鋼球閥

1只

排水閥

德(de)GFV/DN40/不銹鋼球(qiu)閥(fa)

1只

溢水閥

德GFV/DN25/不(bu)銹鋼球閥

1只

溫度傳感器

熱電偶

1支

保溫材料(liao)

橡塑保溫板(ban)

冷凝(ning)器觀察窗

Φ200mm 帶LED燈

1個

冷凝器(qi)外部裝飾

SUS304

技術特點

1

不銹鋼板材均選(xuan)用(yong)優秀品牌(pai)，經精密拋光，保證(zheng)箱體表面(mian)粗(cu)糙度，從而保證(zheng)無(wu)菌要求；

2

氬氣保(bao)護自(zi)動焊，一次內外(wai)成(cheng)型，保(bao)證管路(lu)不漏和(he)內部干凈(jing)；

3

冷阱內壁采用特殊方式清洗，保證無(wu)污垢(gou)，確保系統清潔；

※  制冷系統

性(xing)能參數(shu)

板層(ceng)降(jiang)溫速率(空載)

20℃→-40℃≤60min

冷凝器降溫速(su)率(空載)

20℃→-40℃≤30min

主要部件

壓縮機

德(de)G比(bi)澤爾低溫螺桿壓縮機/HSN8571-125

1臺

冷(leng)媒

R404a

功率(lv)

92Kw

水冷(leng)凝器

杭州賽(sai)福特定制(zhi)

1只

油(you)分離器

杭州賽福特定制

1只

油冷卻(que)器

杭州賽福特(te)定制

1只

油過濾器(qi)

德(de)G比澤爾提供

1只

油流(liu)量(liang)開關

德G比澤爾提供

1只(zhi)

經濟器板式交換(huan)器

瑞典(dian)阿法(fa)拉伐

1只

壓力保護繼電器

丹(dan)麥丹(dan)佛斯

3只

冷(leng)媒(mei)視鏡

丹(dan)麥(mai)丹(dan)佛(fo)斯(si)

2只

膨脹(zhang)閥(fa)

丹麥(mai)丹佛斯(si)

5只

電磁閥

丹(dan)麥丹(dan)佛(fo)斯(si)

5只

安(an)全閥(fa)

美(mei)G卡士托(tuo)

1只

管道(dao)保溫

美G福樂斯

技術特(te)點(dian)

1

壓(ya)縮(suo)機采用德G比(bi)澤(ze)爾(er)低(di)溫螺桿制冷壓(ya)縮(suo)機，性能更加穩(wen)定、可靠、維護方(fang)便；

2

壓(ya)(ya)縮機(ji)溫(wen)度與壓(ya)(ya)力多重保護功能；

3

采用符合蒙特利爾公約的環保型制冷(leng)劑；

※  真空系統

性能參數

抽(chou)氣速率

10⁵Pa→133Pa≤30min

J限真空度

≤2.6Pa

主要部(bu)件(jian)

真空泵

 日本品牌(pai)ULVAC/VDN3001

2臺

真(zhen)空泵抽速

300+300=600 m³/h

羅茨(ci)泵

上海萃蔓RTO-300

1臺(tai)

羅茨泵抽速

1080 m³/h  （1080 m³/h）

機組功率

5.5+5.5+3=14kw

真空傳感器

日本愛發科皮拉尼SW1-N1

1支

真空管道閥

德GFV/DN125/不銹鋼氣動蝶閥

1只

干(gan)燥箱復壓閥

德GFV/DN25/不銹鋼氣動(dong)球(qiu)閥(fa)

1只

真空(kong)調(diao)節(jie)閥(fa)

上海西馬特/KF16

1只

技(ji)術特點

1

采(cai)用旋片真空(kong)泵+羅茨泵機組，抽速更大，效率更高；

2

3

真空度(du)可(ke)按設定值自動控制，可(ke)實現一個凍干(gan)周(zhou)期內(nei)真空度(du)的多次(ci)變量(liang)控制；10-200Pa內(nei)可調節；

※  循環(huan)系統

性(xing)能參數

加熱速率（空載）

≥1℃/min

主(zhu)要部(bu)件

循環泵

德(de)G威樂屏蔽泵/TOP80

1臺(tai)

功率(lv)

1.5Kw

導熱油

美G道康寧硅(gui)油10cs

 (機(ji)內(nei)量)

冷(leng)熱交換器

不銹鋼板(ban)式換熱(re)器

1臺

加熱方式

電(dian)熱管63KW/定制(zhi)

1 套

溫(wen)度傳感器(qi)

熱電偶

1支

管道保溫材料

美G福樂斯

技術特點(dian)

1

電加(jia)熱采用PID能量調節(jie)控制，具有節(jie)能和控溫穩定的(de)特點；

2

采用G際品(pin)牌德G威樂屏蔽(bi)循環泵，實現無泄漏(lou)，無噪音，穩定運行；

※  控制系(xi)統

性(xing)能參(can)數

冷凍干燥方式(shi)

手動(dong)(dong)、自(zi)動(dong)(dong)可切換

工(gong)藝設定方式(shi)

配方式管理(li)

主要部件

控制軟件

FDF-50（PMTC）西門子(zi)WINCC7.5操作(zuo)軟件

1套

控(kong)制方式

計算機控制 (自動+手動(dong)應急運(yun)行）

PLC

SIEMENS（德(de)G西門子）S7-1200

1套

PC

DELL（戴爾）微(wei)軟(ruan)WIN10專業版操作系統(tong)

1套

斷路器(qi)

Schneider（法G施(shi)耐德）

1套

交流接觸器

Schneider（法G施耐德）

1套

小型(xing)繼(ji)電器

Schneider（法G施耐德）

1套

電器柜

可聯在(zai)機架(jia)上/可單D放置

1只

技術(shu)特點

1

電子簽名(ming)，三(san)級(ji)用(yong)戶(hu)權(quan)限密碼管理(li)；

2

自(zi)動操(cao)作和手動操(cao)作在任何節點任意切換；

3

系統操(cao)作可在機房、凍干控制室進行(xing)，并且相互具有(you)互鎖功能，避(bi)免誤操(cao)作；

4

友善的人機界面具有各種部(bu)件(jian)、主要部(bu)件(jian)工(gong)作(zuo)狀態及溫度(du)、真(zhen)空(kong)度(du)參數顯(xian)示；

5

“工藝配(pei)方管理”隨意設(she)置凍干(gan)工藝曲線(xian)；

6

“冷(leng)凍干燥(zao)”自動(dong)過程(cheng)有階段顯示功能，并可(ke)任意跳(tiao)段；

7

“冷(leng)凍干燥”過程(cheng)中可對配方(fang)進行隨(sui)時調整；

8

操(cao)作(zuo)畫面具有各個故障(zhang)點(dian)顯(xian)示功能(neng)；

9

具有數據、曲線兩(liang)種記錄功能，可隨時調(diao)用或打印；

10

凍干過程智能化(hua)控制，可自(zi)動進(jin)行凍干終點判別(bie)；

11

智能(neng)遠程控制(zhi)，遠程診斷。實現中央控制(zhi)室(shi)集中控制(zhi)，節約(yue)人(ren)力。減輕勞動強度；

12

操(cao)作(zuo)面板可實現多G語言一鍵式(shi)切(qie)換(huan)；

13

具有欠壓和過壓相(xiang)位保護(hu)的控制系(xi)統；

14

可記錄1000個(ge)凍干程序；

※ 文件資(zi)料(liao)

1

FAT工廠驗收(shou)測試

2

SAT客(ke)戶現場驗收(shou)測試

3

操作(zuo)手(shou)冊(ce)

4

維護手冊

5

平面布置圖

6

電(dian)氣線路圖

7

主(zhu)要部件說明書

※ 備品備件

序號

名稱(cheng)

型號/規格/材質

數   量

1

制(zhi)冷劑

R404A

10KG

2

真空泵油

68#

10L

3

制品溫度傳感器(qi)

T型熱電偶

2根

4

制冷電(dian)磁閥線圈

018F6701

1只

5

中間繼電器

220V

2只

6

制冷專用扳手(shou)

122

1把(ba)

7

制冷劑(ji)加液管(guan)

1米

1根

※ 專用工具

1

凍干盤（可根據客戶要求定制(zhi)）

SUS304

595mm×700mm×40mm，δ1.5mm

120只(zhi)
