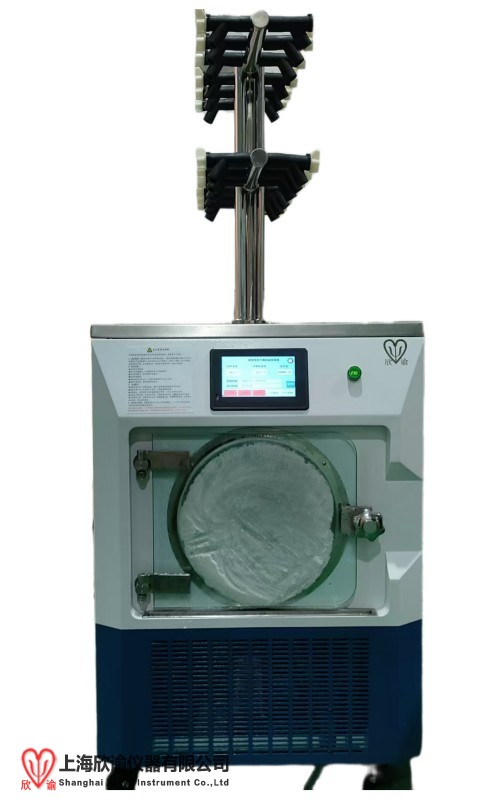

上(shang)海欣(xin)諭XY-FD-18T24技術配置單 technical parameters table
□ 主要(yao)配置(zhi) Main configuration | ||
冷阱面積 Cold trap area | 0.4 m2 | |
捕(bu)冰能力 Ice catching ability | Z大10KG/批次 Max 10kg / batch | |
掛瓶數量 Number of bottles hung | 24只（茄型瓶(ping)或者廣口瓶(ping)） | |
□ 設備規格 Specification | ||
冷阱(jing)直徑 Diameter of cold trap | 300mm | |
冷阱深度(du) Cold trap depth | 500mm | |
燒瓶接口 Flask interface | 28/32 | |
適配器接(jie)口 adapter interface | 20mm | |
燒瓶適配器 Flask adapter | 24只 | |
□ 基礎設(she)施 Basic configuration | ||
裝機功率： installation Power | 2500W ★ 此為裝機功率，并(bing)非(fei)運行(xing)功率。耗電＜＜2500Wh Not actual working power, power consumption＜＜2200Wh | |
設備重量(liang) Equipment weight | 120Kg | |
設備尺(chi)寸 Equipment size | 750×800×1700mm | |
噪聲(sheng)： Noise | ≤ 80dB | |
機組(zu)電氣系統： Electrical system | 接(jie)地保護 Ground protection | |
□ 冷阱(jing)組件 Condenser components | ||
冷阱形狀： Condenser Shape | 圓柱形 ★ 結構(gou)緊湊、捕冰能力強、便于化霜、清(qing)洗(xi) Vertical type, rectangular Compact structure, better water capture ,easy to clean and defrosting | |
◆ | 冷阱材(cai)料： Condenser material | AISI 304 不(bu)銹鋼(gang) AISI 304 |
◆ | 盤管材料： Coiling pipe material | 紫銅管 |
冷阱表(biao)面粗糙度： Coiling pipe roughness | Ra ≤ 0.6 μm | |
冷阱凝冰量(liang)： Condenser water capture | ≥ 10Kg | |
冷阱降溫： Condenser temp. Decreasing | +20℃降到-40℃/ 30分鐘內 +20℃ to -40℃, within 30 minutes | |
◆ | 冷(leng)阱(jing)Z低溫度： Condenser Min. temp. | ≤ -100℃ |
冷阱觀察窗： Condenser observation window | 有 Available | |
冷阱門開啟方向 Cold trap door opening direction | 俯(fu)視設備順時(shi)針 Looking down the device clockwise | |
冷阱門材質 Cold trap door material | 鋼(gang)化玻璃 Tempered glass 耐(nai)腐蝕性能更(geng)強 Better corrosion resistance | |
工作壓力(li)： Working pressure | 常(chang)壓- -0.1Mpa | |
除霜方式(shi)： Defrosting | 電化霜 Electric frost | |
◆ | 保溫材料： thermal insulation material | 聚氨脂(zhi)發泡 polyurethane foam |
□ 冷凍系統 Refrigeration system | ||
◆ | 冷凍機： Refrigerator
| 法G泰康 CAJ-2446 CAJ-2464 France Taikang CAJ-2446 CAJ-2464 |
◆ | 制冷(leng)劑： Refrigerant | R404A |
冷凍機數量： Refrigerator number | 2臺 2 sets | |
冷(leng)阱(jing)制(zhi)冷(leng)： Condenser refrigeration | 2臺(tai)（同時(shi)對冷阱(jing)制(zhi)冷，直接式制(zhi)冷） 2sets (shelf refrigeration at same time, direct refrigeration) | |
冷阱(jing)J限溫度(du) Cold trap limit temperature | ≤ -100℃ | |
冷凍系統保護調節裝(zhuang)置(zhi)： ★ 采用G際知(zhi)名品牌的(de)產品，精度高(gao)、穩定、安全、可靠。 Freezing system protection devices: World famous devices are used to make sure correct, stable, safe and reliable. | ||
高壓(ya)壓(ya)力(li)保護系統： High pressure protection device | 當系(xi)統排氣壓(ya)力(li)超過允許壓(ya)力(li)時，自動切斷冷凍機運行，防(fang)止意外事故發(fa)生。 When system’s air discharge pressure exceeds allowed pressure, machine automatically stops working, to avoid an accident. | |
高(gao)壓(ya)控制器(qi) High pressure controller | DANFOSS（丹麥Denmark） | |
□ 真空系統(tong) Vacuum system | ||
◆ | 雙級旋片泵: Double stage rotary vane pump | 譚氏真空（可選配(pei)其(qi)他(ta)品(pin)牌(pai)） |
數量： quantity | 1 臺 1 sets | |
◆ | 真空儀(yi)表： Vacuum gauge | 睿寶 Reborn |
凍干箱抽空速率： Chamber pumping rate | 大氣壓→10 Pa ≤ 30分(fen)鐘（干燥條(tiao)件下） atmosphere→10 Pa ≤30 minutes(in dry condition) | |
系統(tong)Z高真空： System Maximum vacuum | ≤ 1Pa | |
系統漏率： System leaking rate | ≤ 10.0 Pa·l / sec（優于G家標(biao)準5倍） 5 times better than national standard | |
□ 控制系(xi)統(tong) Control system | ||
◆ | 控制系統： Control system | 上海欣諭 |
控制柜(ju) Control board | SH-HPSC-IV | |
觸摸屏 Touch screen | ATACK | |
中間繼(ji)電器： Intermediate relay | 正泰 CHINT | |
交流接觸器： AC contactor | 正泰 CHINT | |
空氣斷路(lu)器： Air circuit-breaker | 正泰 CHINT | |
接線端子(zi)： Wiring terminals: | 知名品(pin)牌 Well-known brands | |
□ 安全保護 Safety protection | ||
整機啟(qi)動保護： Whole machine protection | 設備(bei)的全部(bu)安全條件具備(bei)時，整機才能啟動運行。 All safety conditions are ready for whole machine, machine can start running. | |
操(cao)作保護： Operation protection | 整(zheng)機(ji)電氣系統具有邏輯連鎖、控(kong)制(zhi)、保護功能。 Electrical system have logic interlock, control and protection function | |
電機： motor | 有過載、過熱(re)保護等 With overload, overheat, lack of phase ,etc. | |
冷凍系(xi)統： Refrigeration system | 有(you)聲光報(bao)警(jing)，各(ge)部(bu)件(jian)均有(you)控制(zhi)器 Audible and visual warnings, all parts have controller | |
真空壓力： Vacuum pressure | 有聲(sheng)光報(bao)警 Audible and visual warnings | |
停電、供電： Power cut and supply | 均有安全保護措(cuo)施 With safety protection measure | |
真空(kong)泵(beng)啟動的冷阱保護： Condenser protection when vacuum pump start | 連(lian)鎖 Interlock | |
